Product Details
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: JIG
رقم الموديل: ZCT62/85130/200/280
Payment & Shipping Terms
الحد الأدنى لكمية: قطعة واحدة
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T
نسبة الانخفاض: |
5-10 |
عزم الدوران الناتج المقدر: |
4-130N. 4-130ن. M م |
أقصى عزم إخراج: |
3 أضعاف عزم الدوران المقدر |
دقة تحديد الموقع: |
≥ 3anc-دقيقة |
الحمل المحوري المسموح به: |
8000 ن |
الحياة الدقيقة: |
30000 ساعة (تشغيل متقطع) |
كفاءة النقل: |
90-95٪ |
الضوضاء: |
≥ 67 ديسيبل |
طريقة التثبيت: |
أي |
نسبة الانخفاض: |
5-10 |
عزم الدوران الناتج المقدر: |
4-130N. 4-130ن. M م |
أقصى عزم إخراج: |
3 أضعاف عزم الدوران المقدر |
دقة تحديد الموقع: |
≥ 3anc-دقيقة |
الحمل المحوري المسموح به: |
8000 ن |
الحياة الدقيقة: |
30000 ساعة (تشغيل متقطع) |
كفاءة النقل: |
90-95٪ |
الضوضاء: |
≥ 67 ديسيبل |
طريقة التثبيت: |
أي |
الخصائص:
1هيكل مجوف
2دقة تحديد المواقع المتكررة العالية
3صلابة عالية
4دقة دوران عالية
5أي تكوين للمحرك

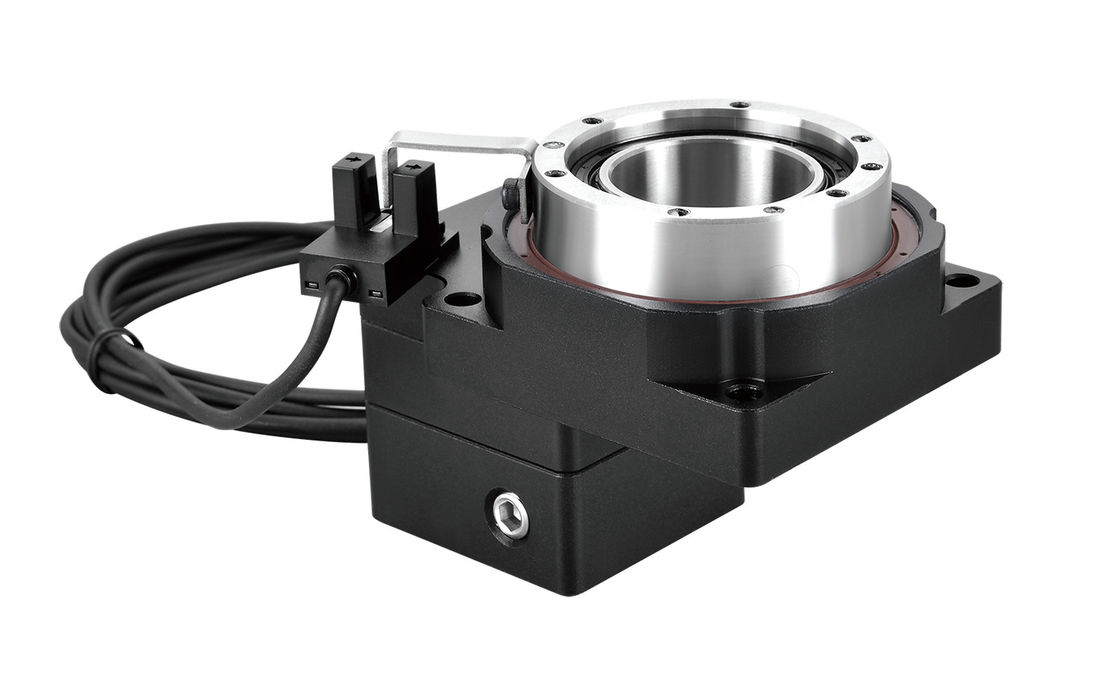

المنصة الدائرة المجوفة تحل محل مقسم الكاميرا ومحرك DD مباشرة.منصة الدوران المجوفة هي منصة الدوران الرقمية عالية الدقة مع ميزة التكلفة المنخفضة والدقة العالية، وتحتل سوقا قوية في فئة منصات الدوران.
التطبيق
1طاولة عمل دوارة في تحويل أتمتة خط الإنتاج
2أدوات تدوير في آلات وضع علامات بالليزر أو الحفر
3محور الدوران في آلية محاذاة الدقة
4. مرفق ذراع الروبوت الخفيف
5. دقة عالية معدات الدفع المباشر
6دقة عالية، عزم دوران عال، صلابة عالية، سهلة الاستخدام، جنبا إلى جنب مع محركات خطوة عالية الأداء مغلقة الحلقة
الميزة
1. الاتصال المباشر: يمكن توصيل هيكل عمود إخراج القرص مباشرة إلى قطعة العمل الحمل القرص، وتوفير التصميم، وتصحيح تكاليف العمالة، وتوصيل أجزاء الاتصال
تكلفة شراء الموصلات
2منصة دوارة مجوفة ذات عيار كبير: تحقيق أسلاك وأنبوبات أبسط.
3ناقل التروس: تحقيق تحديد المواقع بدقة عالية.
4تحديد الموقع في وقت قصير: يمكن أن يحقق تحديد مواقع الأحمال الثابتة في فترة زمنية قصيرة.
أشكال هيكلية مشتركة
كواكسيال
العمود المحرك والعمود المركزي من الجدول الدوار هي مركزية وتشكل منصة دوارة مباشرة
النوع الباراكسيالي
منصة دوارة متصلة جنبا إلى جنب مع عمود المحرك والعمود المركزي من طاولة دوارة في سلوك مواز
الزاوية المستقيمة
عمود المحرك هو عمودي على المحور المركزي من الطاولة الدورية وتشكل محور جانبي منصة دوارة
